铁路石砟漏斗车工作原理三维动画演示

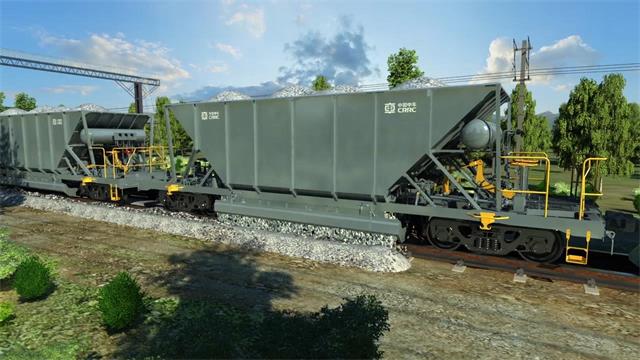

新型自动平砟整形石砟漏斗车三维动画演示
1、国内石砟漏斗车现状及存在问题：
石砟漏斗车专供新建线路铺设石砟和既有铁路线维护使用，K70型漏斗车为国内主型石砟漏斗车，其在卸货时一般只能将石砟卸到线路两侧，采用人工作业方式传送到铁路中间，当进行中间卸货时，易出现石砟的堆积而造成车辆脱轨，因此需要专人实时监视石砟的流量情况。当车辆卸砟完成后，需要人工方式或大型工程装备对其进行二次整形和向中间补砟，造成效率低下，成本高昂，且不能精确实现卸砟量控制，不能实现精确补砟操作，造成石砟浪费。
2、解决方案：
针对国内石砟漏斗车存在的问题，中国中车济南轨道交通装备有限责任公司借鉴国外成熟技术的技术上开发了一款新型自动平砟整形石砟漏斗车，该车增加了平砟整型系统，并设有流砟板和导流板控制装置。和传统石砟漏斗车相比，该车主要有以下优点：通过增设该系统，使石砟漏斗车在卸砟后通过车辆本身就实现了石砟的自动整型，无需借助人工或大型养路设备进行配砟、整形等工作，极大的提高了作业效率，降低了作业成本。
平砟系统主要由平砟钢结构、操作手轮、安全挂钩、曲拐、传动轴等组成，可风动及手动操作。
